Лазерная медицина

Страница
1

Слайд 1

Лазерная медицина

Слайд 2

Основные направления

Терапевтический лазер

Хирургический лазер

Фотодинамическая терапия

Лазерная диагностика

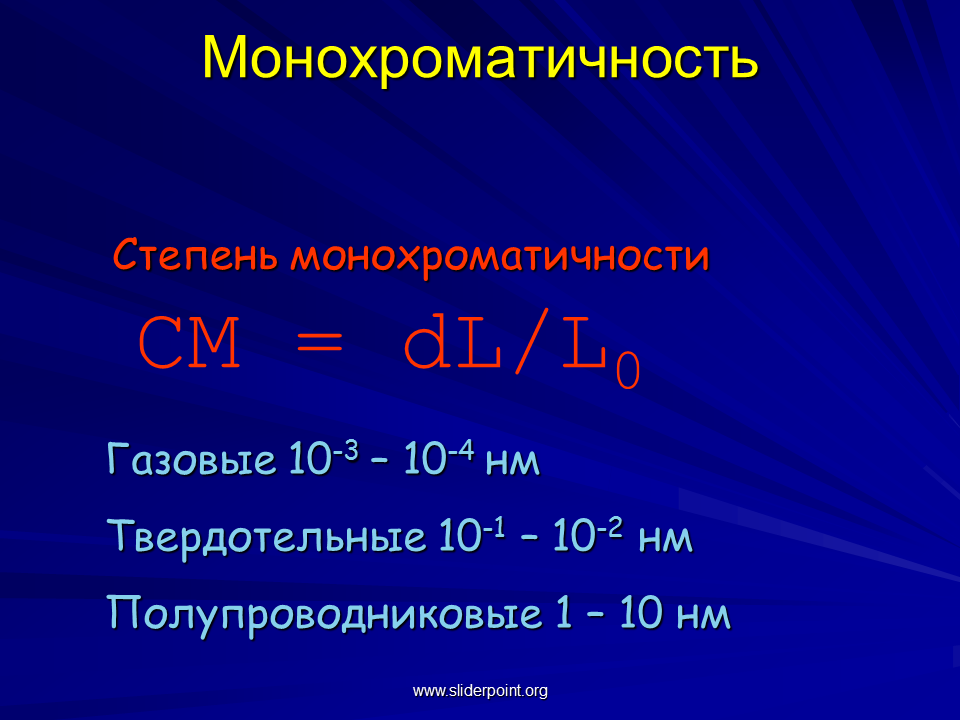

Слайд 3

Монохроматичность

СМ = dL/L0

Степень монохроматичности

Газовые 10-3 – 10-4 нм

Твердотельные 10-1 – 10-2 нм

Полупроводниковые 1 – 10 нм

Слайд 4

Монохроматичность

Высокая степень монохроматичности лазерного излучения определяет высокую спектральную плотность энергии - высокую степень концентрации световой энергии в очень малом спектральном интервале. Высокая монохроматичность облегчает фокусировку лазерного излучения, поскольку при этом хроматическая аберрация линзы становится несущественной.

Слайд 5

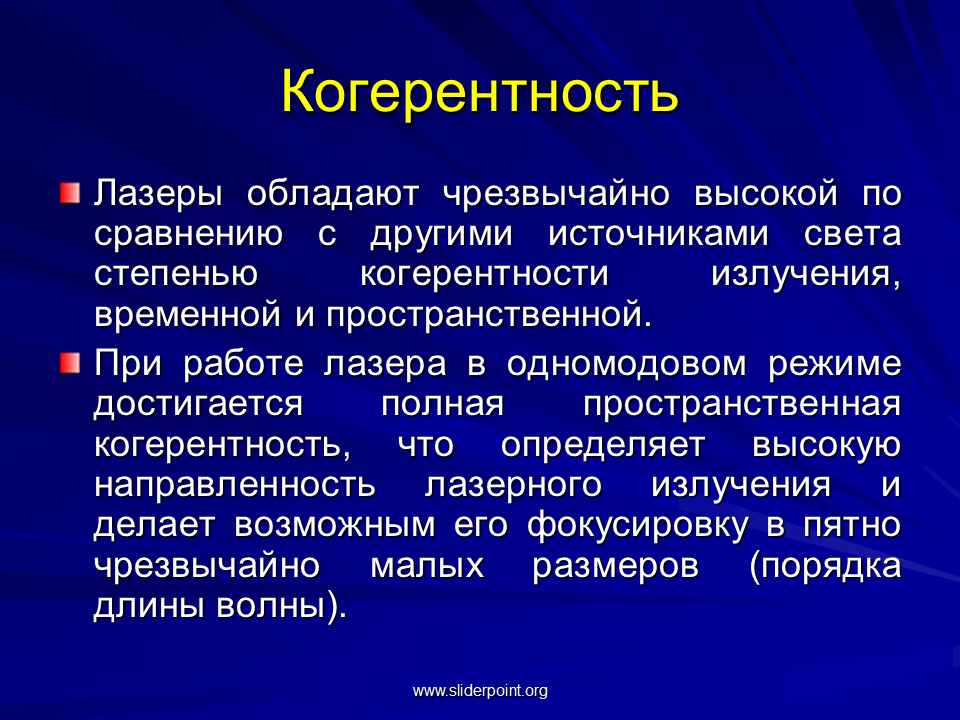

Когерентность

Лазеры обладают чрезвычайно высокой по сравнению с другими источниками света степенью когерентности излучения, временной и пространственной.

При работе лазера в одномодовом режиме достигается полная пространственная когерентность, что определяет высокую направленность лазерного излучения и делает возможным его фокусировку в пятно чрезвычайно малых размеров (порядка длины волны).

Слайд 6

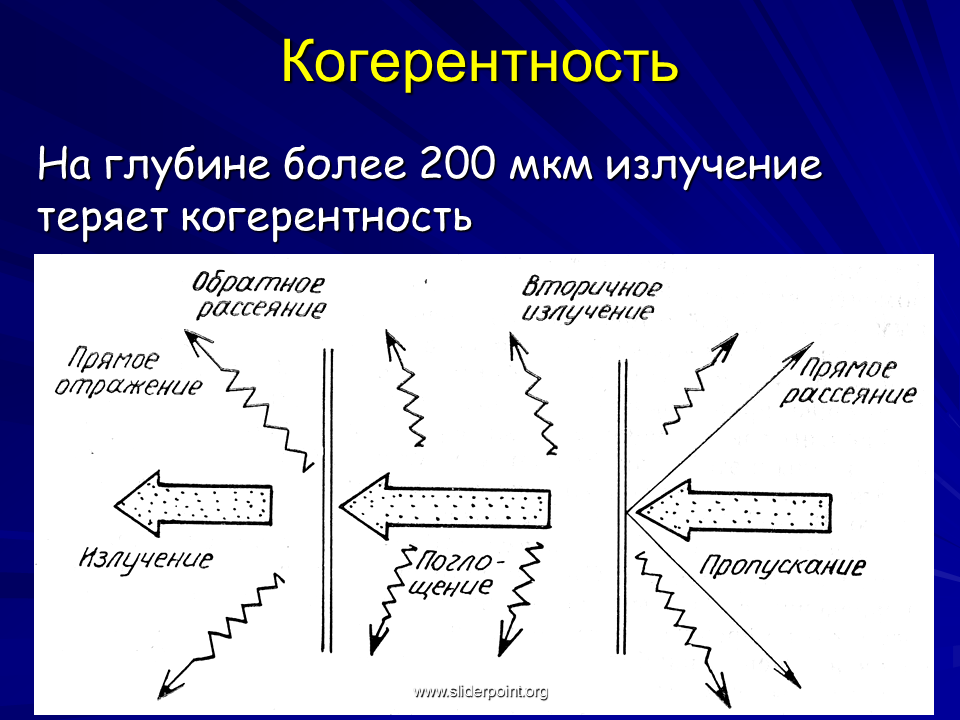

Когерентность

На глубине более 200 мкм излучение теряет когерентность

Слайд 7

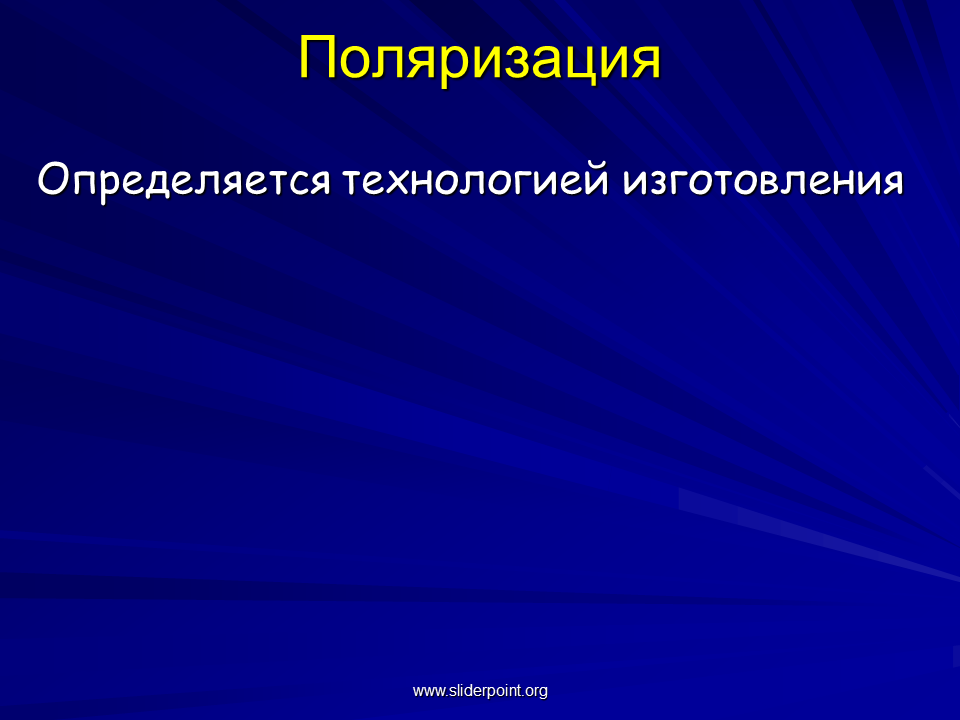

Поляризация

Определяется технологией изготовления

Слайд 8

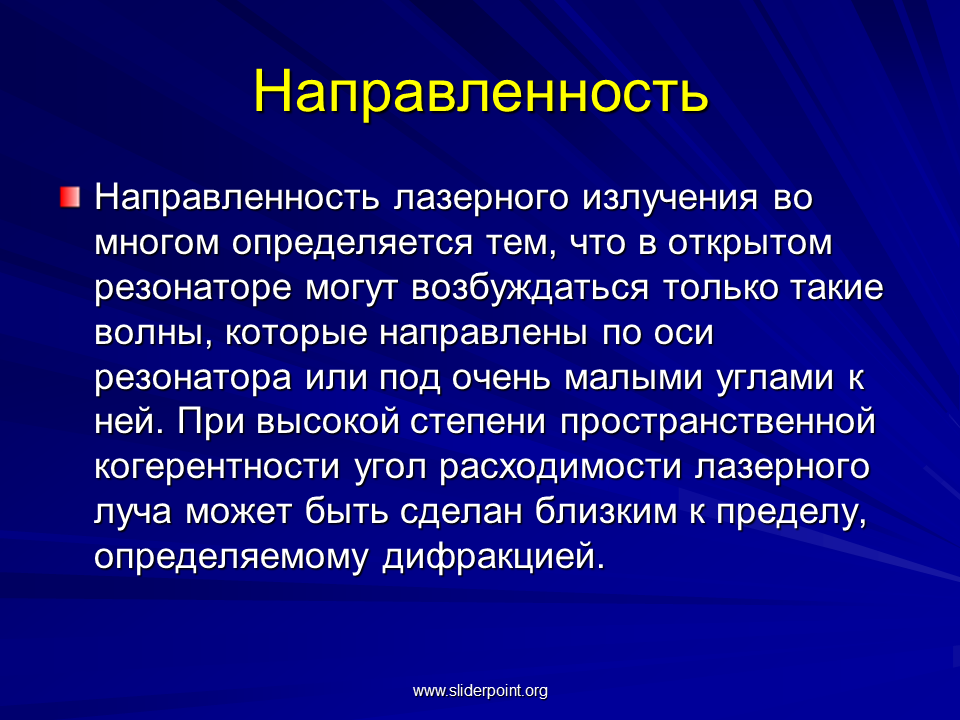

Направленность

Направленность лазерного излучения во многом определяется тем, что в открытом резонаторе могут возбуждаться только такие волны, которые направлены по оси резонатора или под очень малыми углами к ней. При высокой степени пространственной когерентности угол расходимости лазерного луча может быть сделан близким к пределу, определяемому дифракцией.

Слайд 9

Направленность

Расходимость пучка:

Газовые 1’

Твердотельные 10’

Полупроводниковые 1о – 10о

Уменьшить расходимость можно с помощью коллимирующих устройств

Слайд 10

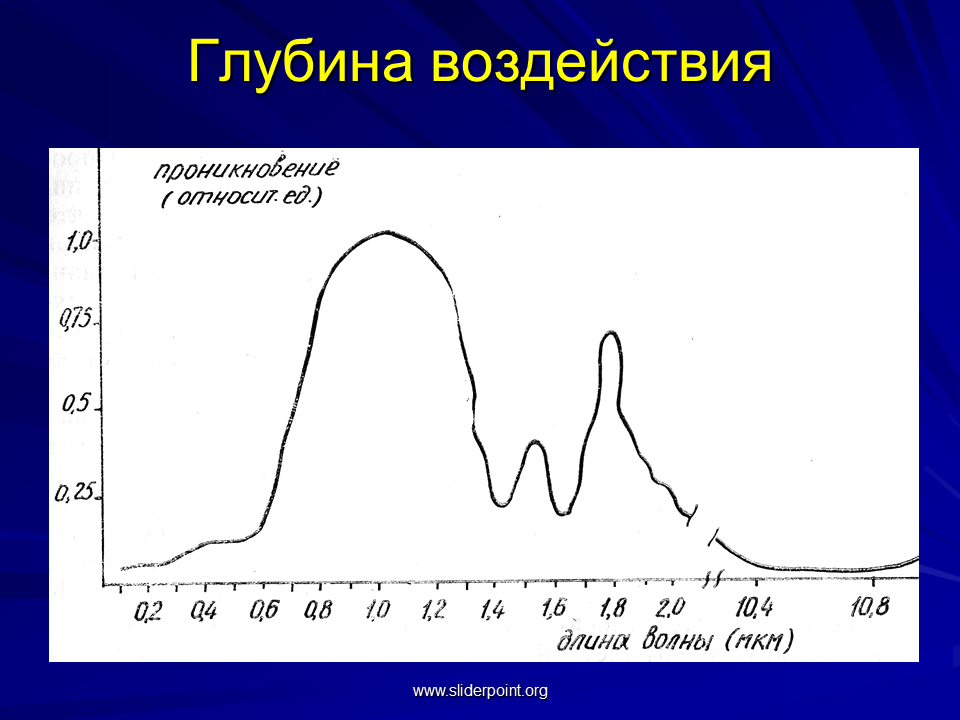

Глубина воздействия

Слайд 11

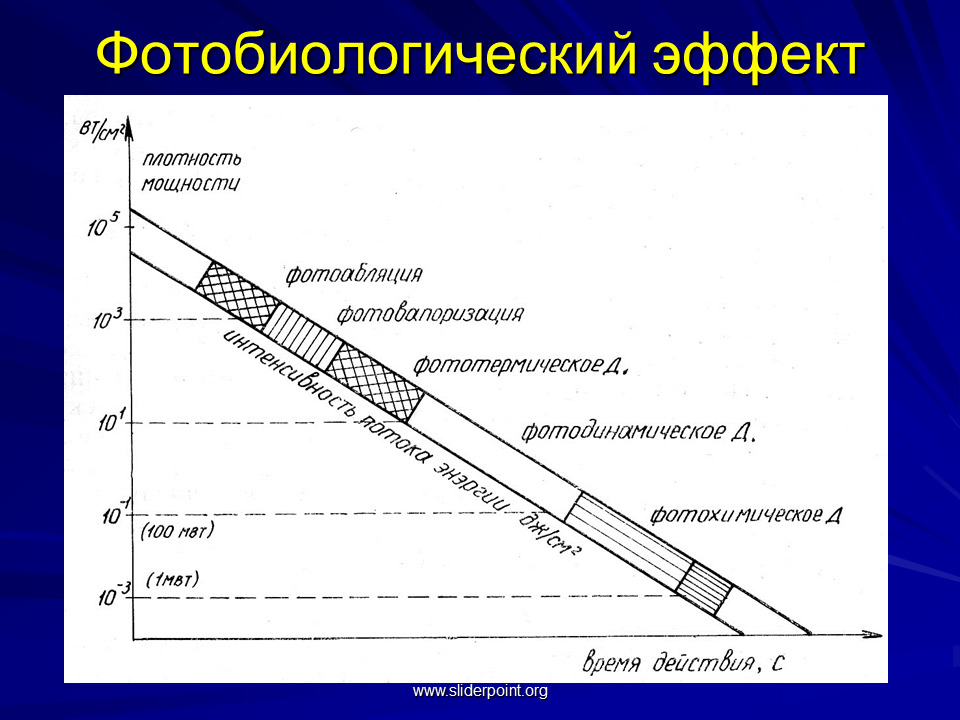

Фотобиологический эффект

Слайд 12

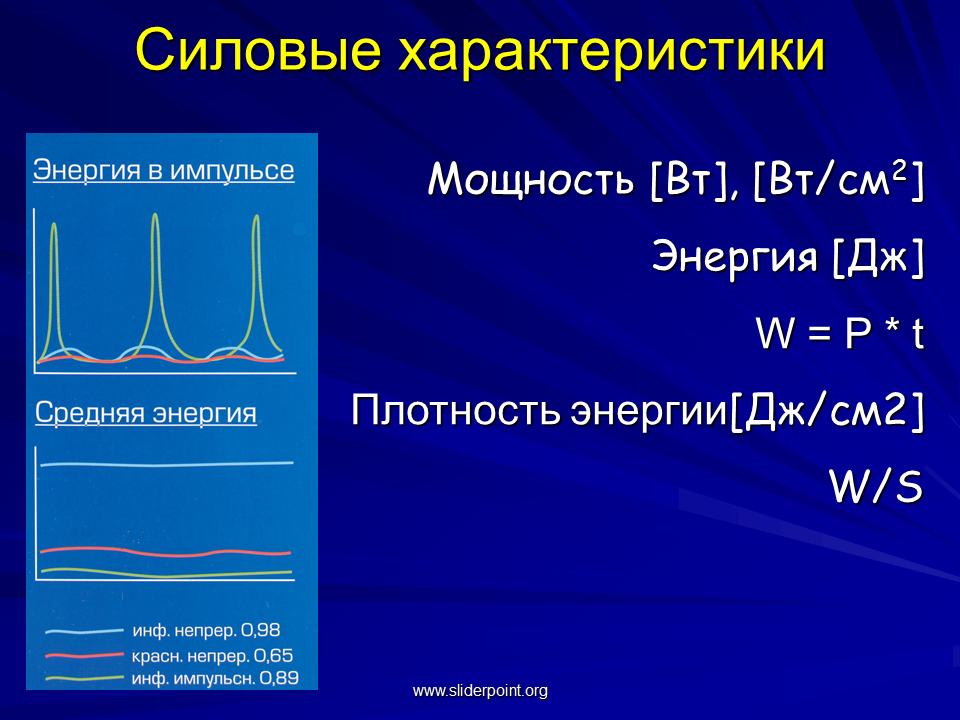

Силовые характеристики
