Анализ опасности поражения электрическим током

Страница
1

Слайд 1

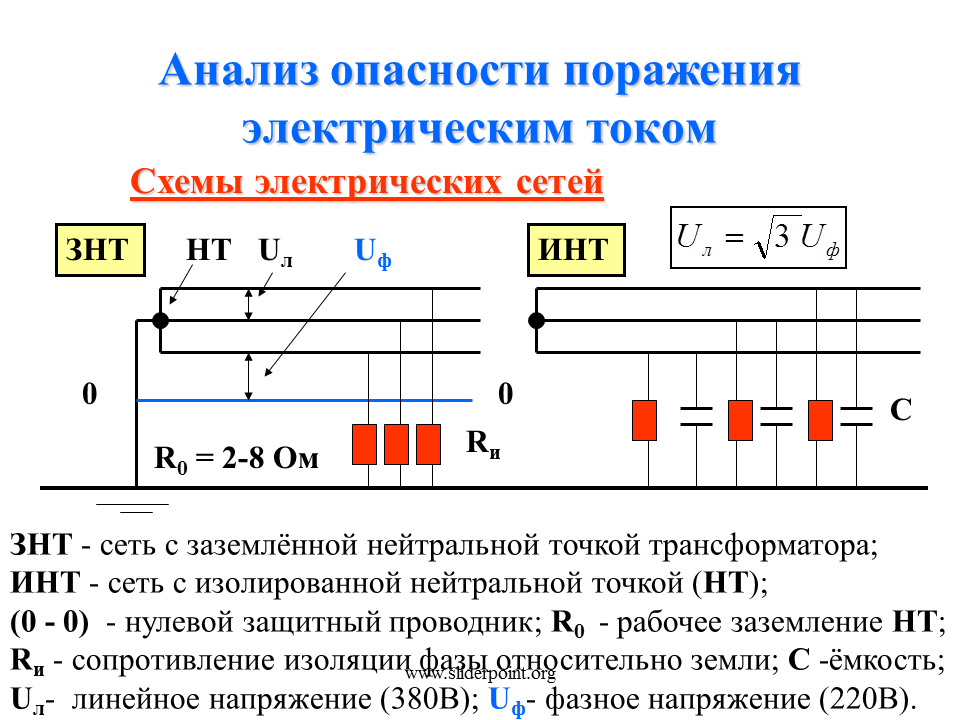

Анализ опасности поражения электрическим током

ЗНТ - сеть с заземлённой нейтральной точкой трансформатора; ИНТ - сеть с изолированной нейтральной точкой (НТ); (0 - 0) - нулевой защитный проводник; R0 - рабочее заземление НТ; Rи- сопротивление изоляции фазы относительно земли; С -ёмкость; Uл- линейное напряжение (380В); Uф- фазное напряжение (220В).

Слайд 2

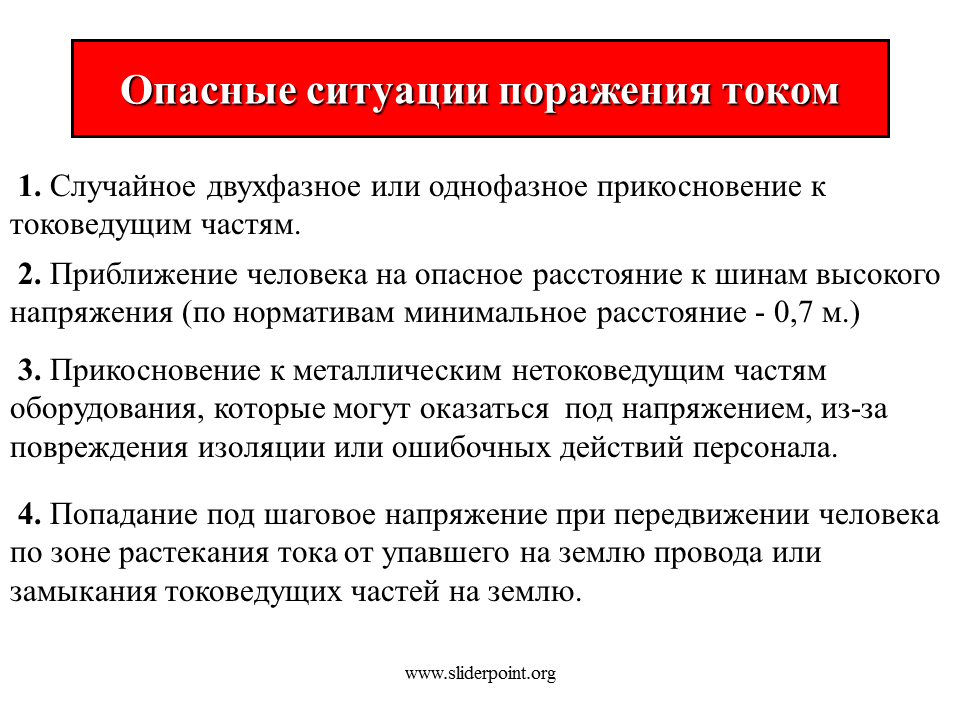

Опасные ситуации поражения током

1. Случайное двухфазное или однофазное прикосновение к токоведущим частям.

2. Приближение человека на опасное расстояние к шинам высокого напряжения (по нормативам минимальное расстояние - 0,7 м.)

3. Прикосновение к металлическим нетоковедущим частям оборудования, которые могут оказаться под напряжением, из-за повреждения изоляции или ошибочных действий персонала.

4. Попадание под шаговое напряжение при передвижении человека по зоне растекания тока от упавшего на землю провода или замыкания токоведущих частей на землю.

Слайд 3

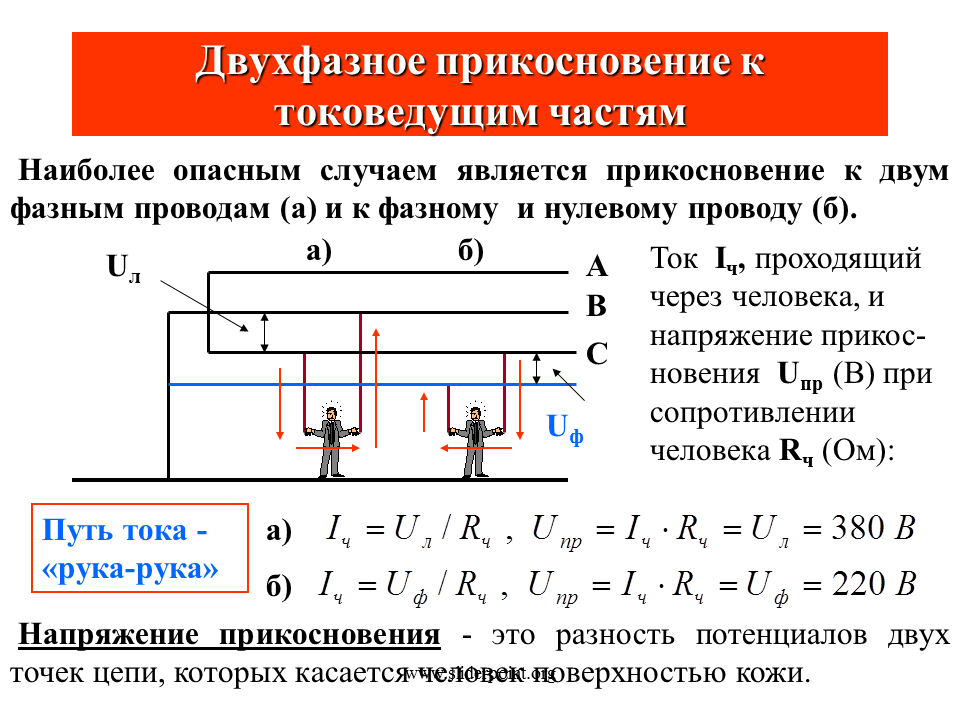

Двухфазное прикосновение к токоведущим частям

Наиболее опасным случаем является прикосновение к двум фазным проводам (а) и к фазному и нулевому проводу (б).

Ток Iч, проходящий через человека, и напряжение прикос- новения Uпр(В) при сопротивлении человека Rч(Ом):

Напряжение прикосновения - это разность потенциалов двух точек цепи, которых касается человек поверхностью кожи.

Слайд 4

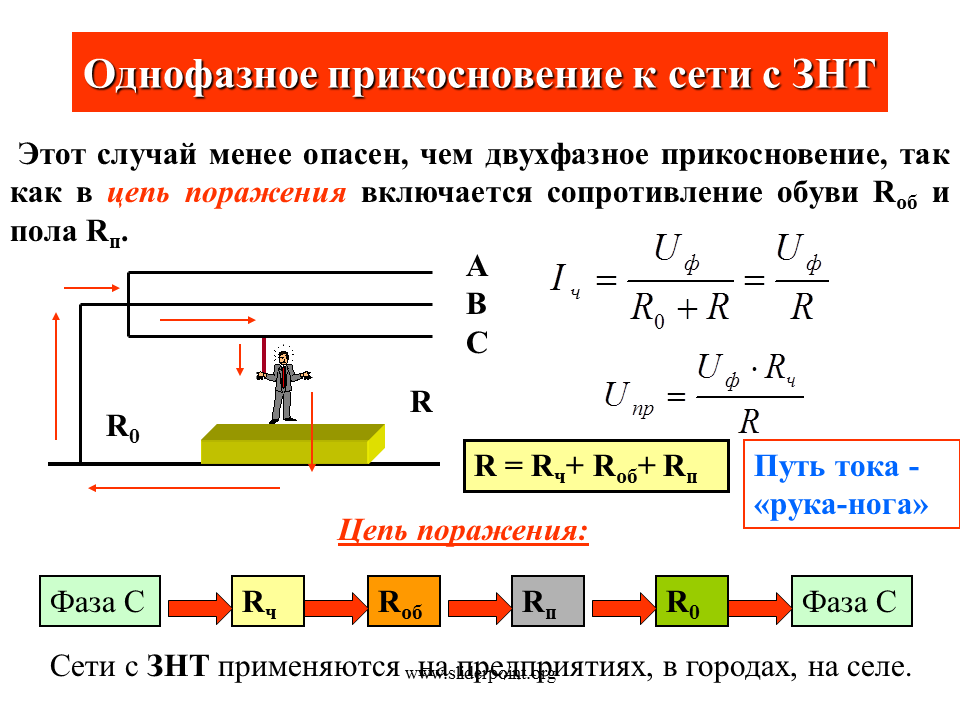

Однофазное прикосновение к сети с ЗНТ

Этот случай менее опасен, чем двухфазное прикосновение, так как в цепь поражения включается сопротивление обуви Rоб и пола Rп.

Слайд 5

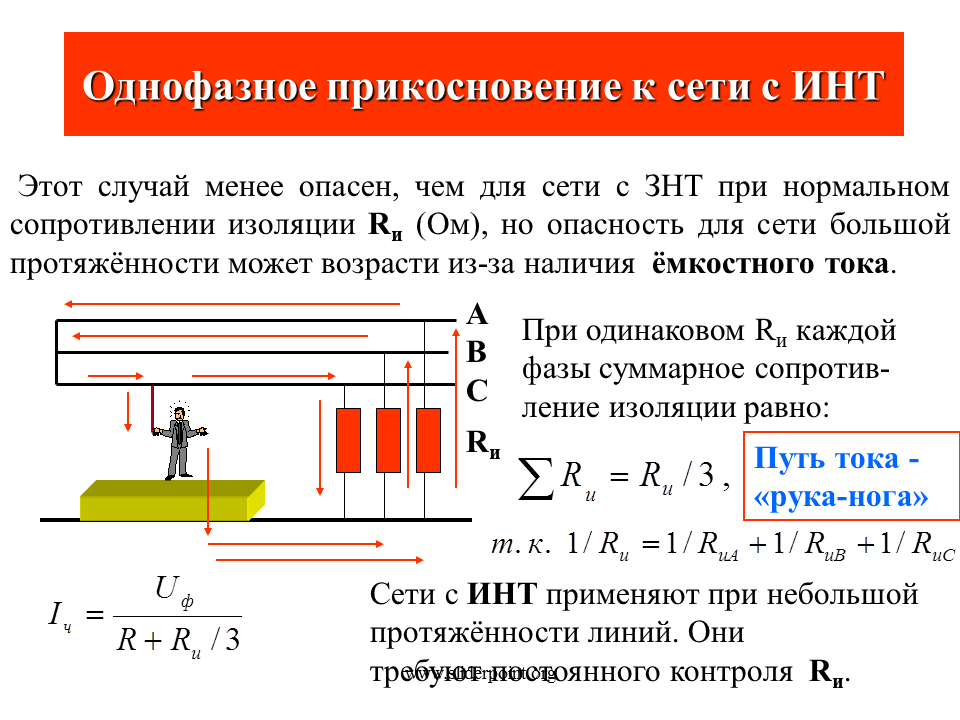

Однофазное прикосновение к сети с ИНТ

Этот случай менее опасен, чем для сети с ЗНТ при нормальном сопротивлении изоляции Rи(Ом), но опасность для сети большой протяжённости может возрасти из-за наличия ёмкостного тока.

При одинаковом Rи каждой фазы суммарное сопротив- ление изоляции равно:

Сети с ИНТ применяют при небольшой протяжённости линий. Они требуют постоянного контроля Rи.

Слайд 6

Опасные ситуации поражения током в бытовой сфере

Слайд 7

Разработчик: Карякина Наталья Викторовна
