Соединения проводников в электрической цепи

Страница
1

Слайд 1

Соединения проводников в электрической цепи

Презентация учителя физики МОУ «СОШ №6»

Слайд 2

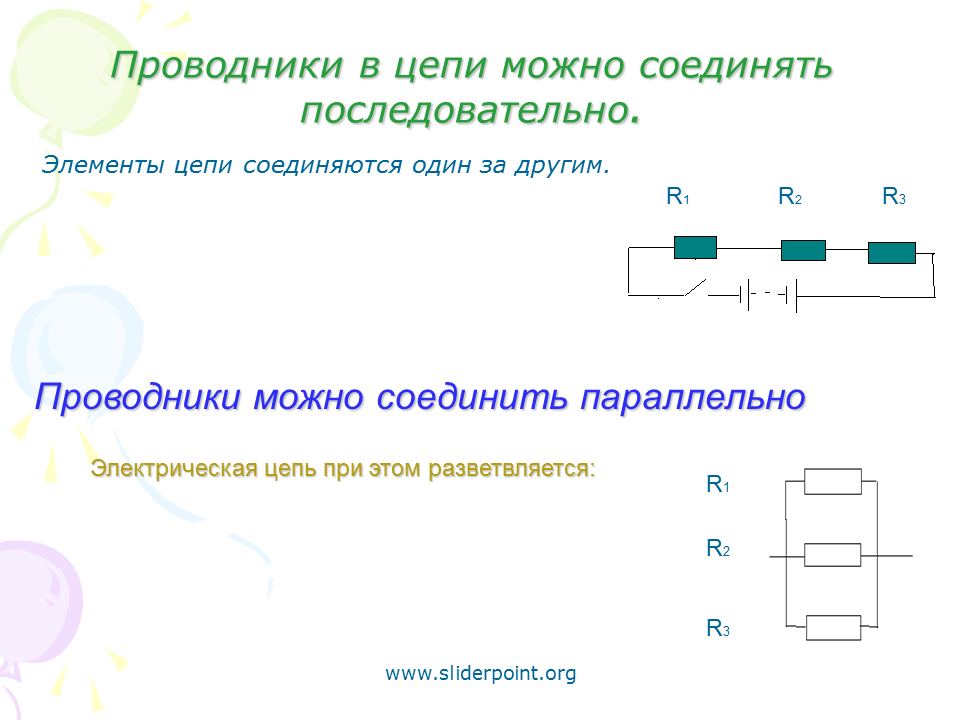

Проводники в цепи можно соединять последовательно.

Элементы цепи соединяются один за другим.

Слайд 3

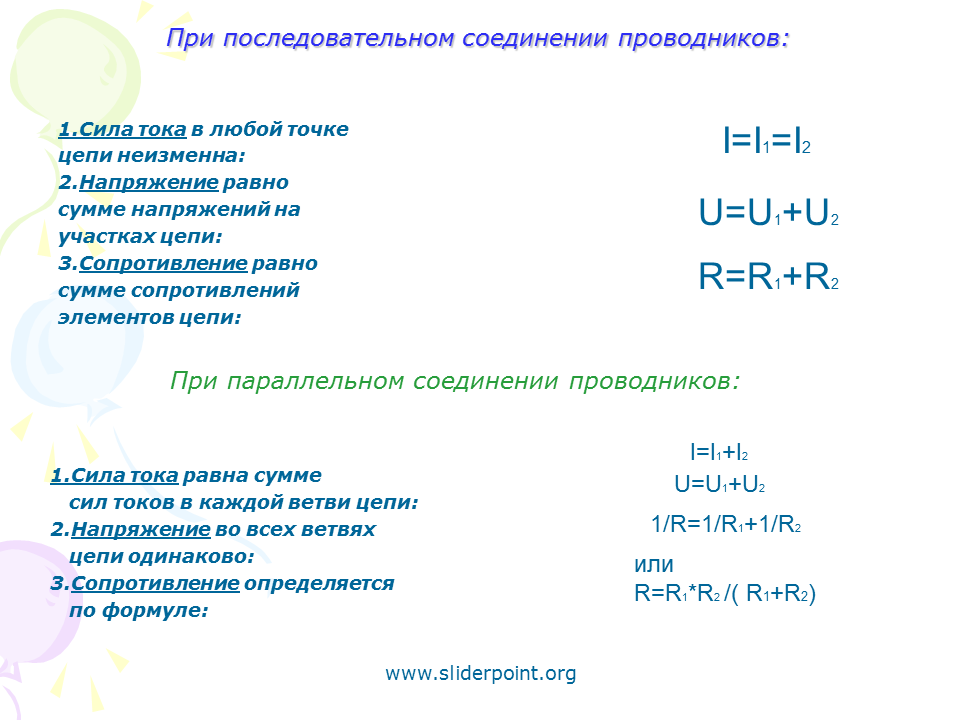

При последовательном соединении проводников:

1.Сила тока в любой точке

цепи неизменна:

2.Напряжение равно

сумме напряжений на

участках цепи:

3.Сопротивление равно

сумме сопротивлений

элементов цепи:

Слайд 4

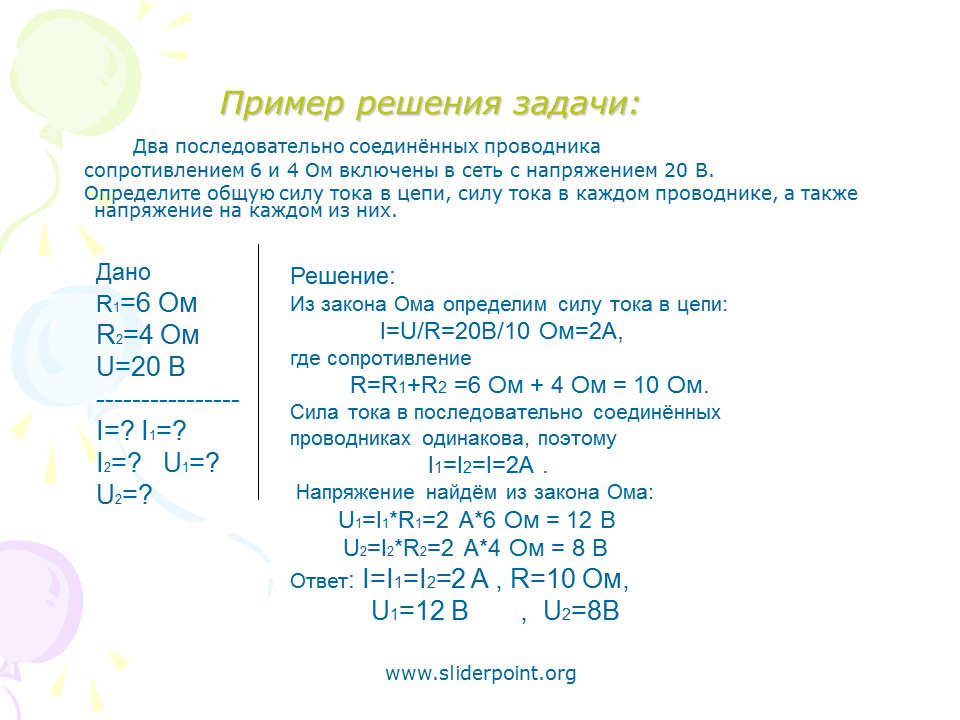

Пример решения задачи:

Два последовательно соединённых проводника

сопротивлением 6 и 4 Ом включены в сеть с напряжением 20 В.

Определите общую силу тока в цепи, силу тока в каждом проводнике, а также напряжение на каждом из них.

Слайд 5

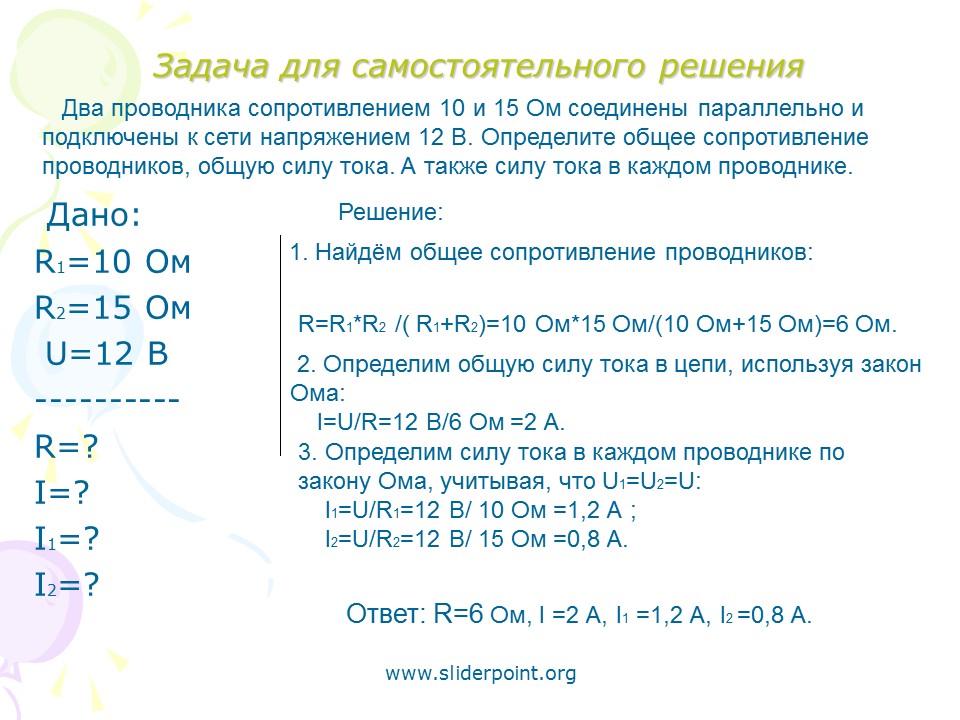

Задача для самостоятельного решения

Дано:

R1=10 Ом

R2=15 Ом

U=12 В

----------

R=?

I=?

I1=?

I2=?
